TALLER CABLEADO ESTRUCTURADO


TALLER DE CABLEADO ESTRUCTURADO



1.     ¿Qué es un sistema de cableado estructurado?

RTA:
Cableado Estructurado es el cableado de un edificio o una serie de edificios que permite interconectar equipos activos, de diferentes o igual tecnología permitiendo la integración de los diferentes servicios que dependen del tendido de cables como datos, telefonía, control, etc.

2.    ¿Cuál es el objetivo de construir un cableado estructurado?

RTA:
El objetivo fundamental es cubrir las necesidades de los usuarios durante la vida útil del edificio sin necesidad de realizar más tendido de cables

3.    ¿Quienes hacen los estándares de cableado estructurado?

RTA:
ANSI: American National Standards Institute.

4.    Explique los siguientes organismos y normas que rigen para el cableado estructurado:

a.             ANSI: American National Standards Institute.

RTA:
Administra y coordina el sistema de estandarización voluntaria del sector privado de los Estados Unidos.

b.             EIA: Electronics Industry Association.
RTA:
Desarrolla normas y publicaciones sobre las principales áreas técnicas: los componentes electrónicos, electrónica del consumidor, información electrónica, y telecomunicaciones.

c.              TIA: Telecommunications Industry Association.

RTA:
Desarrolla normas de cableado industrial voluntario para muchos productos de las telecomunicaciones y tiene más de 70 normas preestablecidas.

d.             ISO: International Standards Organization.

RTA:
Organización no gubernamental creada en 1947 a nivel Mundial, de cuerpos de normas nacionales, con más de 140 países.

e.              IEEE: Instituto de Ingenieros Eléctricos y de Electrónica.

RTA:
Principalmente responsable por las especificaciones de redes de área local como 802.3 Ethernet,802.5 TokenRing, ATM y las normas de GigabitEthernet
5.    Explique los siguientes estándares y documentos de referencia

a.      ANSI/TIA/EIA-568-B

RTA:
Cableado de Telecomunicaciones en Edificios Comerciales. (Cómo instalar el Cableado)
TIA/EIA 568-B1 Requerimientos generales
TIA/EIA 568-B2 Componentes de cableado mediante par trenzado balanceado
TIA/EIA 568-B3 Componentes de cableado, Fibra óptica


b.      ANSI/TIA/EIA-569-A
RTA:
 Normas de Recorridos y Espacios de Telecomunicaciones en Edificios Comerciales (Cómo enrutarel cableado)

c.       ANSI/TIA/EIA-570-A
RTA:
Normas de Infraestructura Residencial de Telecomunicaciones

d.      ANSI/TIA/EIA-606-A

RTA:
Normas de Administración de Infraestructura de Telecomunicaciones en Edificios Comerciales

e.       ANSI/TIA/EIA-607

RTA:
 Requerimientos para instalaciones de sistemas de puesta a tierra de Telecomunicaciones en Edificios Comerciales.


f.        ANSI/TIA/EIA-758

RTA:
 Norma Cliente-Propietario de cableado de Planta Externa de Telecomunicaciones.

6.    ¿Cuál es la diferencia entre la norma ANSI/TIA/EIA-568-B Y ANSI/TIA/EIA-568-A
















7.    Explique los siguientes elementos que constituyen la estructura de un cableado estructurado. (Debe ir con imágenes):

a.         Cableado de campus

RTA:
Cableado de todos los distribuidores de edificios al distribuidor de campus.

b.        Cableado vertical
RTA:
 Cableado de los distribuidores del piso al distribuidor del edificio.

c.         Cableado horizonta
RTA:
 Cableado desde el distribuidor de piso a los puestos de usuariol

d.         Cableado de usuario
RTA:
 Cableado del puesto de usuario a los equipos

8.    Explique cada uno de los siguientes componentes del cableado estructurado :

a.         Área de trabajo
RTA:
 Es el sector en donde se ubica el usuario con sus equipos (datos, voz, etc.). La salida de
Telecomunicaciones se materializa mediante el conector

b.        Armario de telecomunicaciones
RTA:
Los armarios de telecomunicaciones proporcionan muchas funciones diferentes para el sistema de cables, y frecuentemente son considerados como un subsistema separado pero que forma parte del sistema jerárquico de cableado descrito en las secciones 4 y 5. En esta sección describiremos las diversas funciones que el armario de telecomunicaciones ofrece desde la perspectiva de un cableado.


c.         Sala de equipos

RTA:
CSe define como el espacio dónde se ubican los equipos de telecomunicaciones comunes al edificio . Estos equipos pueden incluir centrales telefónicas (PBX), equipos informáticos (servidores), Centrales de video, etc.

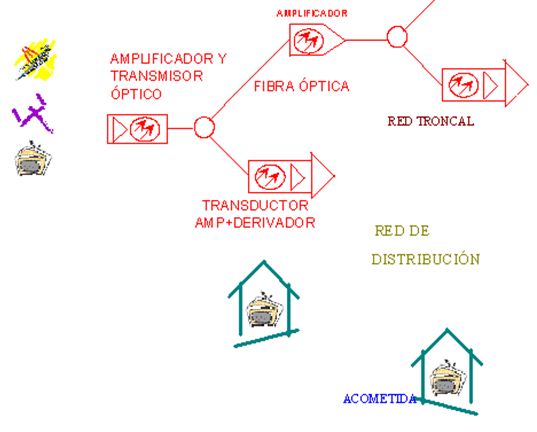

d.        Backbone de campus

RTA:
Es la interconexión entre 2 o  más edificios, pueden ser alámbricos o inalámbrica cableado de las áreas de trabajo generalmente no es permanente y debe ser fácil de cambiar.

La longitud máxima del cable horizontal se ha especificado con el supuesto que el cable de parcheo empleado en el área de trabajo tiene una longitud máxima de 3cm. Comúnmente se emplean cordones con conectores idénticos de ambos extremos.

9.    En un diagrama de distribución de cableado estructurado señale cada uno de los elementos del punto 6 y 7



10. Cuáles son las distancias máximas en cableado horizontal

Rta:
Cableado desde amarillo de telecomunicaciones a la toma de usuario.
Su distancia máxima debe de ser 90 metros o 295 pies.




11.  En una red con cableado estructurado, cuales son los componentes de un puesto de trabajo

RTA:
Los componentes del cableado  estructurado se obsservan a continuación,  en la siguiente imagen


12. Cuáles son los elementos que componen un gabinete de telecomunicaciones o rack

RTA:
Es un gabinete necesario y recomendado para instalas el patchpanel y Los equipos activos proveedores de servicios. Posee unos soportes para conectar los equipos con una separación estándar de 19”.  Pueden estar provistos  de ventiladores y extractores de aire, además de conexiones adecuadas de energía.

Hay dos modelos abiertos que solo tienen  los soportes  con la separación de 19” y  otros  mas costos  cerrados y con puerta panoraqmica para supervisar el funciopnamiento de las conexiones cruzadas.





13. Mediante un cuadro realice la comparación entre un cable UTP, STP, coaxial y fibra óptica

RTA:


UTP
STP
COAXIALO
FIBRA
OPTICA
señal
electrica
electrica
electrica
Luz
Transmicion
100Mhz
300MHZ
100Mbps
10                GB
KM/SEGUNDOS
Año creado
1900
1970
1930
1956
USO
Se utiliza en telefonías y redes de ordenadores, por ejemplo en LAN Ethernet y fast Ethernet.
Actualmente ha empezado a usarse también en Tres des gigabitEthernet.
Para proveer conectividad y no permitir interferencias.
Mantiene la señal constante.
Utilizado para la transferencia dedatos.se emplea en re d de ordenadores pero un costo elevado cuando es sin blindaje,
el cable coaxial era ampliamente utilizado en sistemas de transmisión de telefonía analógica basados en la multiplexación por división de frecuencia (FDM), donde se alcanzaban capacidades de transmisión de más de10.000 circuitos de voz!.
Se puede usar como una guía
De onda en aplicaciones
médicas o industriales en las que es necesario guiar un haz de luz hasta un blanco que no se encuentra en la línea de visión.
#
Conductores
25 PARES
4
1
48
Material
cobre
cobre
cobre
vidrio
resistencia
100 Ohmios
150 OHMIOS
93 OHMIOS
120 OHMIOS



14. Explique cada uno de los siguientes pasos a seguir para llevar a cabo un cableado estructurado:

RTA:

a.         Levantamiento de información

Se inicia con un plano de la edificación donde
se va a realizar la instalación del cableado y un Informe de las expectativas que se tiene del Cableado a instalar así como de las Limitaciones físicas, estructurales, de Organización y presupuestarias con las que se Cuenta. Equipos de computación y comunicación Existentes.

• Aplicaciones a emplear hoy en día y en los
Próximos años.

• Estimado de las cargas de trabajo en red a
Soportar hoy en día y en los próximos años, con El fin de poder hacer un ejercicio de Planificación de la Capacidad Capacity Planning con el fin de Verificar si las soluciones a diseñar podrán Cumplir con las expectativas previstas hoy y en el Futuro cercano.


b.        Planificación

Se debe generar un informe que indique en detalle los cambios estructurales a realizar así como una propuesta del cronograma de instalación del cableado y los elementos de comunicación y control, dicho informe debe contener un plano de la edificación donde se va a realizar la instalación del cableado en el cual se indiquen las canalizaciones, el cableado y los equipos de comunicación, control y administración necesarios para implantar la red de transmisión de datos.

En función de la información recabada se realizará un diseño de la red a instalartomando encuenta los siguientes aspectos:
• Costos de instalación.

• Satisfacción de las necesidades de comunicación establecidas previamente.

• No se debe entorpecer la circulación de personas en las oficinas, ni hacer
que este tráfico pueda ocasionar daños a corto o mediano plazo a la instalación del cableado.

• La instalación del cableado debe tratar de mantener, dentro de lo posible, la estética
de las Oficinas y los espacios afectados.

• La instalación debe realizarse de forma tal que se faciliten en gran medida la
 Localización y corrección de fallas así como permitir futuras extensiones a los Sistemas de comunicación a bajo costo.

c.         Negociación

El plan de instalación generado n T2 debe ser
Negociado con los usuarios, arquitectos, gerentes o cualquier otro personal encargado de la instalación y los espacios. Para verificar la factibilidad técnica, financiera y organizacional de los cambios propuestos en el diseño elaborado.

• Se debe generar en esta tarea un informe que
Plasme las alteraciones que deban realizarse al documento generado en la planeación en función de las negociaciones realizadas con los responsables del proyecto o instalación

d.        Instalación

 En esta tarea se procede a la instalación física del cableado
y los componentes de comunicación y computo que han sido diseñados.

• Se debe generar en esta tarea un informe que plasme las
Alteraciones que deban realizarse al documento generado en la negociación en función de los detalles técnicos y logísticos ocurridos durante la instalación de los componentes de la red.
La instalación también debe reflejar los procedimientos que deben emplearse para realizar cualquier posible modificación al sistema ya sea a nivel de enlaces de comunicación, equipos de computo(tanto clientes como servidores), programas de administración, colaboración y programas de productividad.

e.    Verificación de funcionalidad y certificación

El proceso de verificación implica la prueba de que los componentes funcionan y pueden  opera, la verificación normalmente ocurre en paraslelop al proceso  de instalación. El proceso de verificación implica probar que el lvl de operación bajo diferentes condiciones  de los equipos que operan entre si, se ciñe a ,los  estándares prefijados durante la fase de diseño

f.    Documentación de la red

En esta tarea se debe elaborar un documento
En función de los documentos generados encada una de las tareas anteriores. Este documento pasa a formar lo que se llama el Libro de Vida de la Red que es un documento que plasma el estado actual de la red y cada uno de sus componentes


15. Realice un cuadro comparativo entres las categorías del cable UTP

RTA:
Existen siete clases de categorías del cable   UTP

Categoría
UTP 1
UTP 2
UTP 3
UTP 4
UTP 5
UTP 5e
UTP 6
UTP 7
Transmisión
-
VOZ
16
MHZ
20
MHZ
100
MHZ

-
250
MHZ
600
MHZ
velocidad
4Mbtys
4Mbtys
24
AWG
20
Mbtys
100
Mbtys
1000
Mbtys
1 GB
-









16. Definición de:

RTA:

a.         Atenuación

Importante término del cable de trenzado normalmente se expresa en dB(decibeles) que expresa la partida de amplitud de la señal a lo largo del cable.

b.        Diafonía

Cuando parte de las señales presentes en uno de ellos, consideradoperturbador, aparece en el otro, considerado perturbado. Este concepto es considerado como diafonía

17. ¿Cuáles son las causas para que exista atenuación en un cable de par trenzado?

RTA:
Las ondas electromagnéticas se atenúan exponencialmente a medida que progresan sobre un medio de transmisión (CABLE DE PAR TRENZADO) El cable de par trenzado blindado comparte muchas de las ventajas y desventajas, (UTP) el STP reduce el ruido eléctrico dentro del cable como, por ejemplo, el acoplamiento depar a par y la diafonía, una de las causas.






18. ¿Cuáles son las prácticas recomendadas para la instalación de un cableado estructurado certificado cada
punto de red?

RTA:
La norma EIA/TIA 568-A especifica los requerimientos mínimos para el cableado de establecimientos Comerciales de oficinas. Se hacen recomendaciones para:
           La topología

           La distancia máxima de los cables

           El rendimiento de los componentes

           La toma y los conectores de telecomunicaciones

19. ¿Cuáles son las recomendaciones para las terminaciones en los conectores UTP?


RTA:
Tal vez una de las recomendaciones
más conocida y discutida del TIA/EIA-568-B.1-2001 es la pin/par para el par trenzado balanceado de 100 ohm para ocho

conductores como los cables UTP. Estas asignaciones son llamadas T568A y T568By definen el pinout , u orden de conexiones, para cables enRJ45 ocho pines modularesy jacks

20.¿Cuáles son las recomendaciones en cuanto a canalizaciones y ductos?

RTA:
·               los cables UTP no deben circular junto a cables de energía por más corto quesea el trayecto.

·               Debe evitarse el cruce de cables UTP de ser necesario, esto debe realizarse a90 grados.

·               Los cables UTP deben circular por bandeja compartida con cables de energía respetando el paralelismo a una distancia mínima de 10 cm, en caso de existir una división metálica puesta a tierra esta distancia se reduce a 7cm.

·               En caso de piso ductos o caño metálicos la circulación puede ser en conductosantiguos.

·               Si es inevitable cruzar gabinetes con distribución de energía no debecircularse paralelamente lateralmente.

·               El radio no debe ser menos de 2’’

·               Las canalizaciones o deben superar los 20 metros o tener mas de dos cambiosde dirección sin cajas de paso.

·               En tendidos verticales se deben fijar los cables intervalos regulares para evitarel efecto de peso en el acceso superior.

·               Al utilizar fijaciones (grampas, precintos y zunchos) no se debe exceder en lapresión aplicada para no dañarla cubierta pues puede afectar a los conductores internos.

21. ¿Cuáles son las recomendaciones en cuanto a la documentación para la administración del cableado estructurado?

RTA:
Resulta importante disponer de en todo momento la documentación actualizada y actualizable fácilmente dada la gran variabilidad de instalaciones debido a mudanzas, incorporación de nuevos servicios, expansión de los existentes.

1.− Ubicación de los gabinetes de telecomunicaciones
2.− Ubicación de ductos a utilizar para cableado vertical
3.− Disposición detallada de los puestos de trabajo
4.− Ubicación de los tableros eléctricos en caso de ser requeridos
5.− Ubicación de piso ductos si existen y pueden ser utilizados

22.En el diseño de planos de cableado estructurado cuál es el esquema de código de colores recomendado y el dibujo para:

RTA:

·         UPS
·         Tablero de red normal
·         Tablero de red regulada
·         Cuarto de cableado horizontal (HC)
·         Cuarto de cableado intermedio (IC)
·         Cuarto de cableado principal (MC)
·         Punto lógico simple
·         Punto lógico doble (voz y datos)
·         Punto lógico triple (voz, datos y video)
·         Punto lógico sobre techo
·         Toma doble red regulada
·         ]Toma doble red normal
·         Agrupación simbólica
·         Canaleta troncal
·         Bandeja troncal
·         Canaleta de distribución
·         Distribución por piso
·         Distribución por cielo raso
·         Distribución por tubería
·         Distribución por otras superficies
·         Canaleta en PVC
·         Canaleta metálica
·         Transpuesto de muro o división
23.Para diseñar e instalar un sistema de cableado estructurado, se debe conocer los códigos aplicados localmente y los estándares vigentes, explique porque es importante cada uno de ellos.

RTA:

24.¿Qué tipo de servicios se pueden instalar con el sistema de cableado estructurado?

RTA:

Estos son algunos  aspectos  importantes para la instalación  de un sistema  estructurado

      Hay que tener en cuenta el lugar donde recibo todos los servicios externos Como telefonía, RDSI, videos, datos etc.
      Contiene un punto de demarcación (punto de cambio la entrada de servicio SCE.
      Es aquí donde se deben instalar las protecciones de servicios externos que se levan a proveer al cableado estructurado.
      Ayuda a diagnosticar si un problema se debe al servicio público o al cableado estructurado.



25.¿Qué información se necesita consultar antes de realizar un diseño e implementación de cableado estructurado?

RTA:

<!--[if !supportLists]-->- <!--[endif]-->los códigos aplicados localmente.

<!--[if !supportLists]-->- <!--[endif]-->los estándares vigentes






26.¿Cuáles son los pasos secuenciales que se deben seguir para diseñar un sistema de cableado estructurado?

RTA:
1.          Definir número de servicios por área de trabajo (WA)

2.         Diseñar el tipo de salida en el área de trabajo

3.     Diseñar todas las vías horizontales en el área, desde el área de trabajo hasta el cuarto de telecomunicaciones

4.     Diseñar el tipo de cableado horizontal

5.     Diseñar los cuartos de telecomunicaciones

6.     Diseñar todas las vías del cuarto de telecomunicaciones al cuarto principal

7.      Diseñar el tipo de cableado backbone

8.     Diseñar el cuarto principal de telecomunicaciones

9.     Diseñar el cuarto de equipo

10.  Diseñar la entrada deservicios.



27.Cuáles son las técnicas y herramientas usadas por un administrador de red de datos para monitorear

RTA:
-OpenBSD: El sistema operativo preventivamente seguro.

-TCP Wrappers: Un mecanismo de control de acceso y registro clásico basado en IP.

-pwdump3: Permite recuperar las hashes de passwords de Windows localmente o a través de la red aunque syskey no esté habilitado.

-LibNet: Una API (toolkit) de alto nivel permitiendo al programador de aplicaciones construir e inyectar paquetes de red.

-IpTraf: Una implementación de traceroute que utiliza paquetes de TCP.Software para el monitoreo de redes de IP.

-Fping: Un programa para el escaneo con ping en paralelo.

-Bastille: Un script de fortalecimiento de seguridad Para Linux, Max Os X, y HP-UX.

-Winfingerprint: Un escáner de enumeración de Hosts/Redes para Win32.

-Shadow Security Scanner: Una herramienta de evaluación de seguridad no-libre.

-pf: El filtro de paquetes innovador de OpenBSD.

-LIDS: Un sistema de detección/defensa de intrusiones para el kernel Linux.

-hfnetchk: Herramienta de Microsoft para evaluar el estado de los parches de todas la máquinas con Windows en una red desde una ubicación central.

-etherape: Un monitor de red gráfico para Unix basado en etherman.

-dig: Una útil herramienta de consulta de DNS que viene de la mano con Bind.

-Crack / Cracklib: El clásico cracker de passwords locales de Alec Muffett.

-cheops / cheops-ng: Nos provee de una interfaz simple a muchas utilidades de red, mapea redes locales o remotas e identifica los sistemas operativos de las máquinas.

-zone alarm: El firewall personal para Windows. Ofrecen una versión gratuita limitada.

-Visual Route: Obtiene información de traceroute/whois y la grafica sobre un mapa del mundo.
-The Coroner's Toolkit (TCT): Una colección de herramientas orientadas tanto a la recolección como al análisis de información forenese en un sistema Unix.

-tcpreplay: una herramienta para reproducir {replay} archivos guardados con tcpdump o con snoop a velocidades arbitrarias.

-putty: Un excelente cliente de SSH para Windows.

-pstools: Un set de herramientas de línea de comandos gratuito para administrar sistemas Windows (procesar listados, ejecución de comandos, etc).

-arpwatch: Se mantiente al tanto de las equivalencias entre direcciones ethernet e IP y puede detectar ciertos trabajos sucios.
